Projeto Plataforma Acesso Telhado: Escada Marinheiro 6,30m + Guarda Corpo + Linha Vida+ Memória Linha Vida Vertical – Pacote Profissional

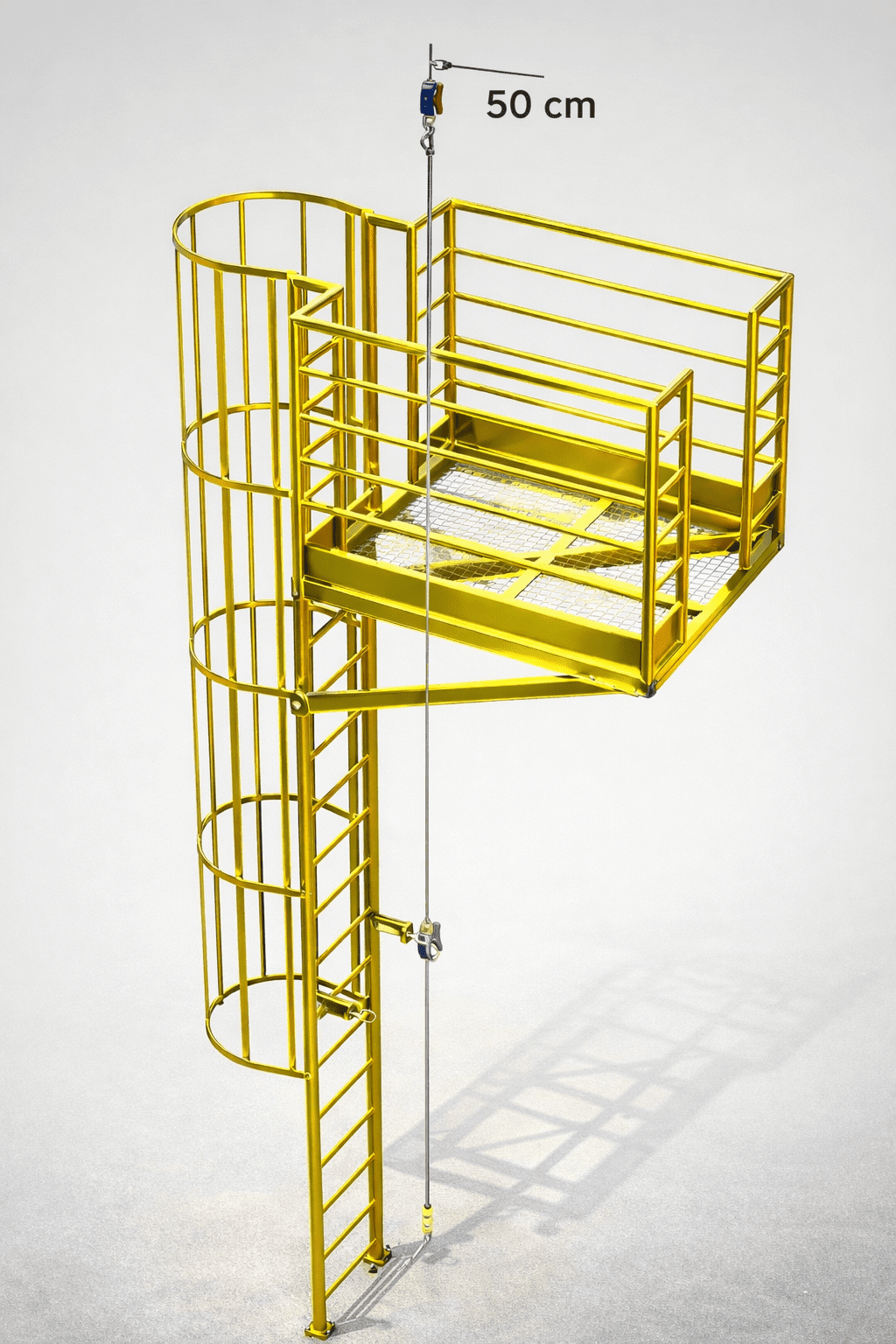

PROJETO ESTRUTURAL COMPLETO – ESCADA MARINHEIRO COM GUARDA CORPO E LINHA DE VIDA VERTICAL

PROJETO EXECUTIVO PARA FABRICACAO DE ESCADA MARINHEIRO, GUARDA CORPO E SISTEMA DE LINHA DE VIDA VERTICAL, CONFORME NORMAS TECNICAS BRASILEIRAS E REGULAMENTADORAS.

ESPECIFICACOES TECNICAS:
– Comprimento total da escada vertical: 6,30 m

-Acesso a plataforma / telhado : 5,00 m
– Comprimento total da linha de vida: 6,50 m
– Largura da escada: 0,40m a 0,60m (conforme NR-35)
– Espaçamento entre degraus: 0,25m a 0,30m
– Altura do guarda-corpo: 1,10m a 1,20m
– Distancia da estrutura: mínimo 0,15m
– Capacidade: 01 usuário por vez

MATERIAIS ESPECIFICADOS:
– Cantoneiras, barras redondas, tubos, chapas em Aco ASTM A36
– Perfis Metalon 40x40x3mm
– Chapas de base e fechamento
– Parafusos, chumbadores e sistema de ancoragem

SISTEMA DE LINHA DE VIDA VERTICAL INCLUSO:
– Cabo de aço 8mm (6×19 AACI)
– Grampos pesados, sapatilhas, esticador
– Porca olhal, pinos e parafusos de fixação
– Suportes superior e inferior detalhados
– Conforme NBR 16577 (sistemas de proteção contra quedas)

NORMAS ATENDIDAS:
– NR-35 (Trabalho em Altura)
– NR-18 (Condições e Meio Ambiente de Trabalho)
– NBR 8800 (Projeto de estruturas de aço)
– NBR 8407 (Ensaio por liquido penetrante)
– ISO 12944 (Esquema de pintura)

DOCUMENTACAO INCLUSA (PACOTE PROFISSIONAL):
– Projeto Executivo Completo em formato PDF
– Arquivo DWG 100% EDITAVEL (AutoCAD)
– Plantas, cortes e detalhes construtivos
– Detalhamento de ancoragens e ligações
– Lista de materiais completa com quantitativos
– Especificação de soldagem (eletrodos E7018)
– Esquema de pintura (ISO 12944 C4-G)
– Procedimento de ensaios não destrutivos

– Art projeto + suporte técnico

DETALHES TECNICOS ADICIONAIS:
– Deformação máxima admissível dos degraus: 18mm
– Tabela de posicionamento adequado dos grampos
– Procedimento de soldagem conforme NBR 8800
– Tratamento de superfície com jateamento SA 2 1/2
– Pintura com primer Intercure 200HS + acabamento Interfine 878

ENTREGA:
– Envio por e-mail em ate 2 horas uteis após confirmação do pagamento
– Arquivos em PDF (visualização) e DWG (editável)

PRECO: R$ 1197 a vista  ou em até 12 x R$122,01

OBSERVACOES IMPORTANTES:
– Projeto digital pronto para fabricação
– ART NAO INCLUSA neste pacote
– Para ART e suporte personalizado, consulte disponibilidade após a compra
– Projeto desenvolvido para área industrial – VALE S.A.
